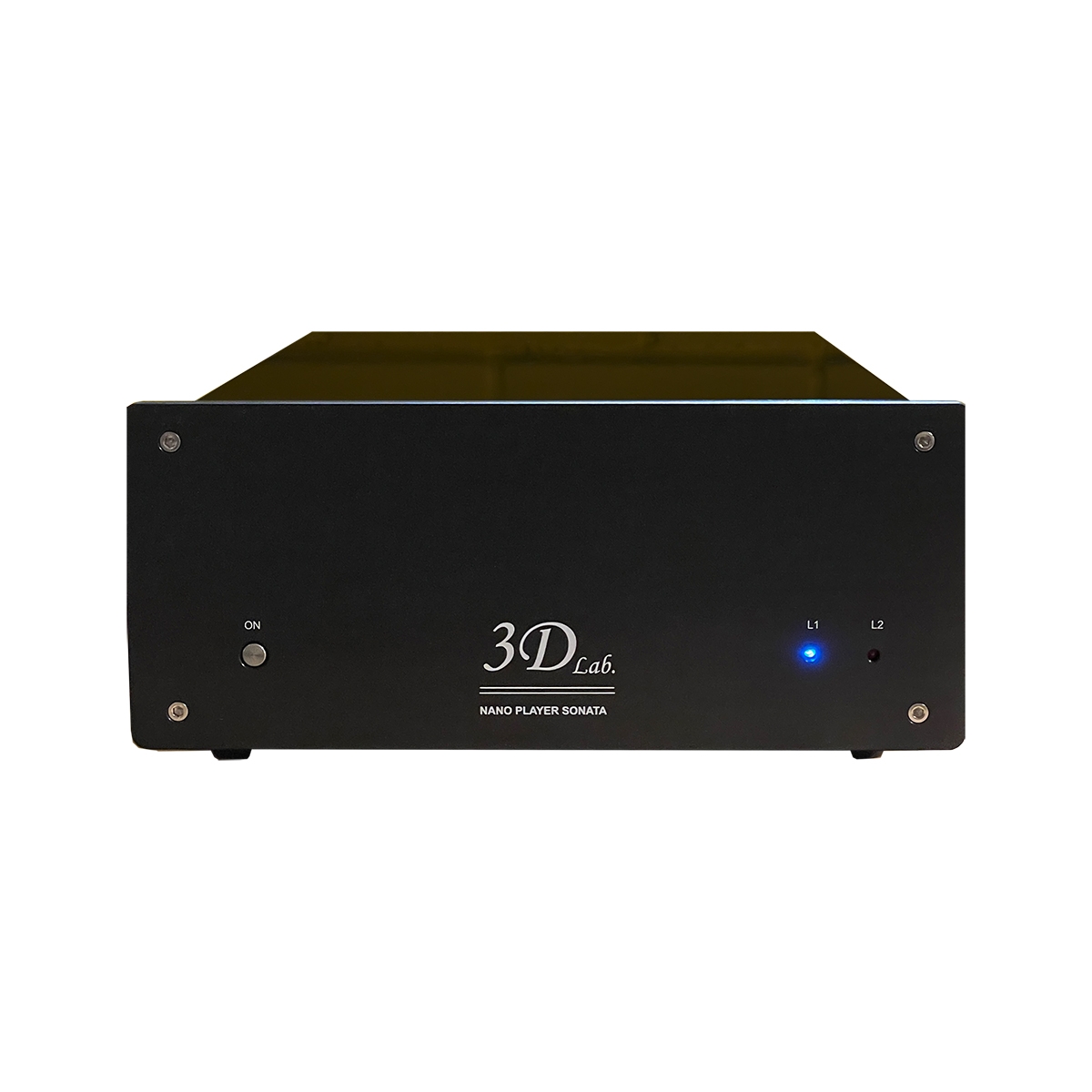

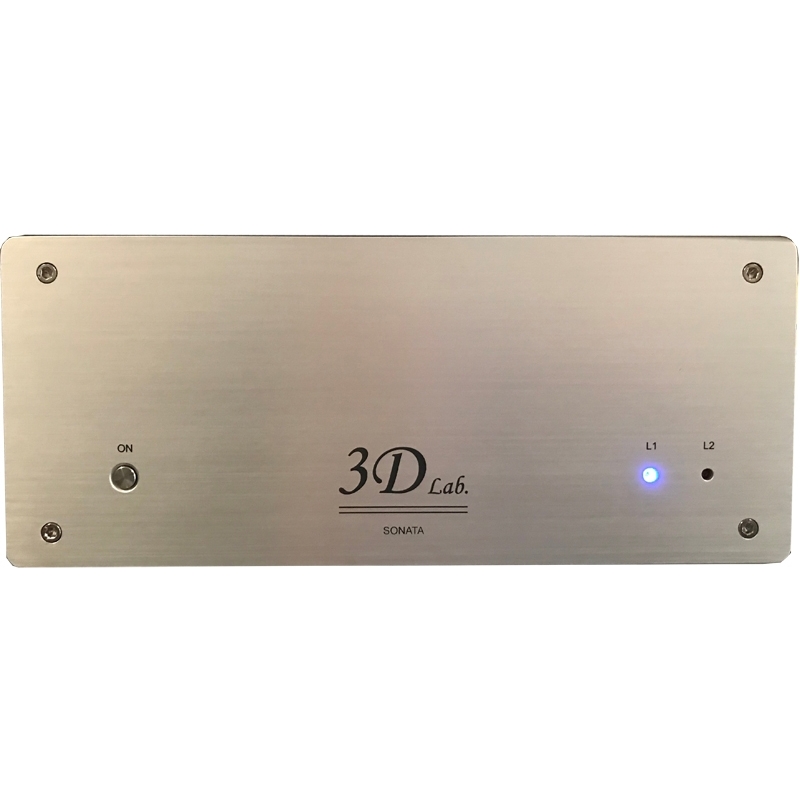

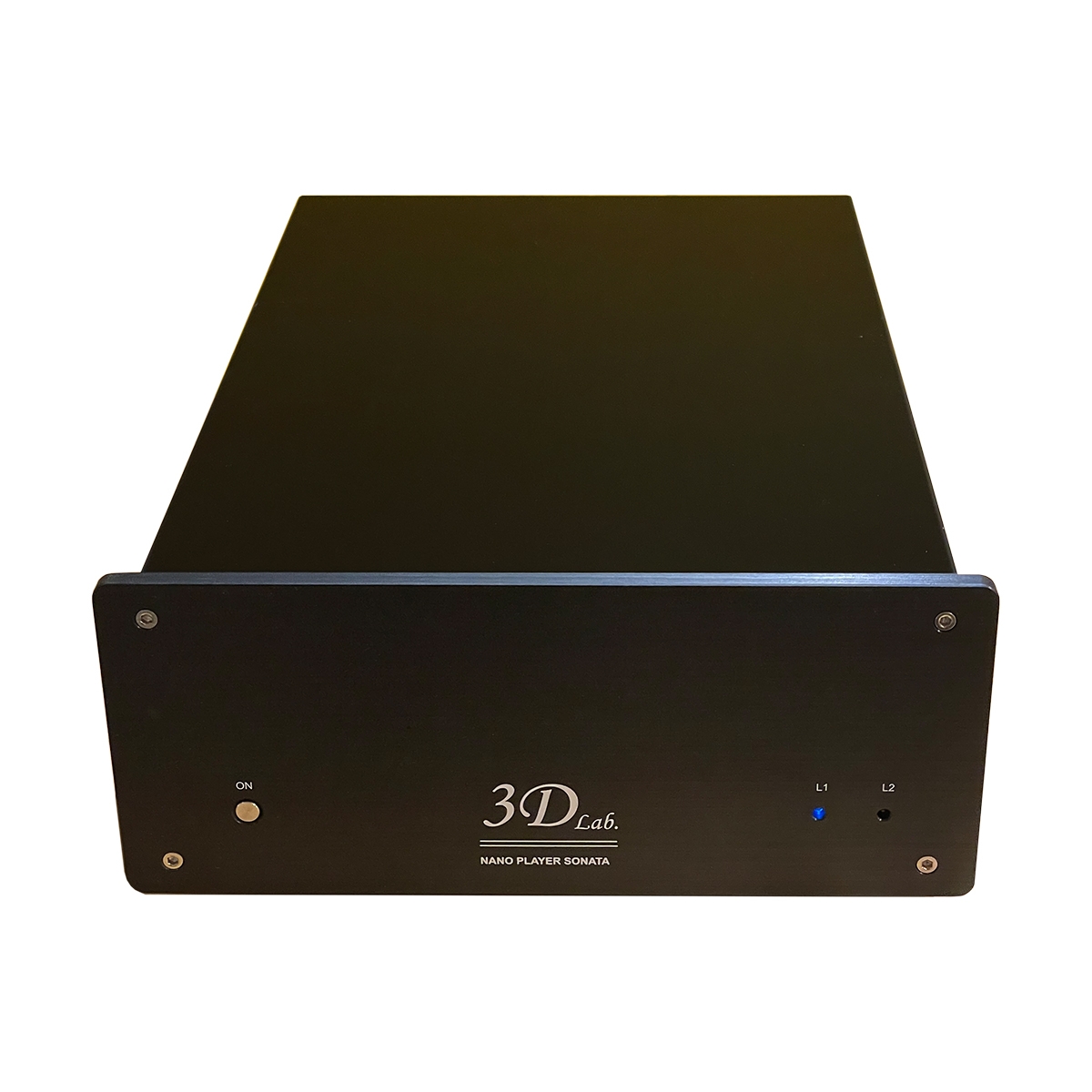

3D-LAB NANO TRANSPORT SONATA V5

En écoute dans nos auditoriums

Neuf

Pour connaitre notre prix, ajoutez le produit au panier

Plus de détails

1 290 € TTC

Délai :

3 - 14 Jours

Fiche technique

Hauteur95 mm
Largeur215 mm
Profondeur300 mm
Poids4 Kg
Garantie2 ans

En savoir plus




Notre avis :

A peine un an après la sortie des Transports V4, 3D-Lab lance les V5...

Le modèle Sonata, loin d'être un Transport au rabais, marque nettement plus de différence vis-à-vis d'un lecteur "standard" que par rapport au modèle Transport Platinium. A ce niveau de prix, cet appareil offre des performances absolument incroyables.


Cette version 5 n'évolue pas par rapport à la v4, si ce n'est un nouvel OS, et passe en v5 pour une question d'harmonisation avec les autres produits de la marque.

Les lecteurs réseaux Nano de 3D-Lab sont venus bousculer nos convictions, forgées sur des tests poussés des lecteurs réseaux passés entre nos mains (et nos oreilles)... Pour la première fois, la partie lecture de fichiers montre des différences très significatives.

Ce lecteur réseau sans dac intégré (transport) est très nettement supérieur à nos lecteurs réseaux entrée de gamme à dac équivalent, bien sûr.

3D-Lab semble avoir réussi à ce que l'opération qui consiste à transformer un fichier de données en flux audio numérique se fasse avec une réelle différence qualitative, par rapport à ce qui existait jusque-là, et dans des proportions importantes.

Depuis l'arrivée de ces produits, le lecteur réseau devient un maillon d'une chaine Hifi comme les autres, avec différents niveaux de qualités, et ne peut plus être envisagé uniquement sous l'angle de l'ergonomie.

Côté interface, 3D-Lab a fait le choix de ne rien développer de propriétaire. Selon que vous le piloterez avec un smartphone ou une tablette sous IOS ou Android, vous pourrez utiliser le logiciel de votre choix. Par exemple, sous IOS, 3D-Lab recommande l'utilisation de MConnect et, sous Android, soit Bubble uPnP, soit Mediahouse.

Côté mise en oeuvre, reliez le Nano à votre réseau local avec un câble ethernet (RJ45), allumez-le et quelques secondes plus tard, il est opérationnel, sans aucune autre intervention.

A l'écoute, tout est plus défini, avec une scène sonore plus large et plus aérée. Les timbres sont également plus justes. La différence avec un transport réseau "standard" ou avec la partie lecture de fichiers d'un lecteur réseau intégré est flagrante et immédiate... y compris avec des produits nettement plus chers testés au magasin en comparaison directe. Enfin, il est possible - comme toujours avec 3D-Lab - de le faire évoluer vers les versions supérieures.

Description :

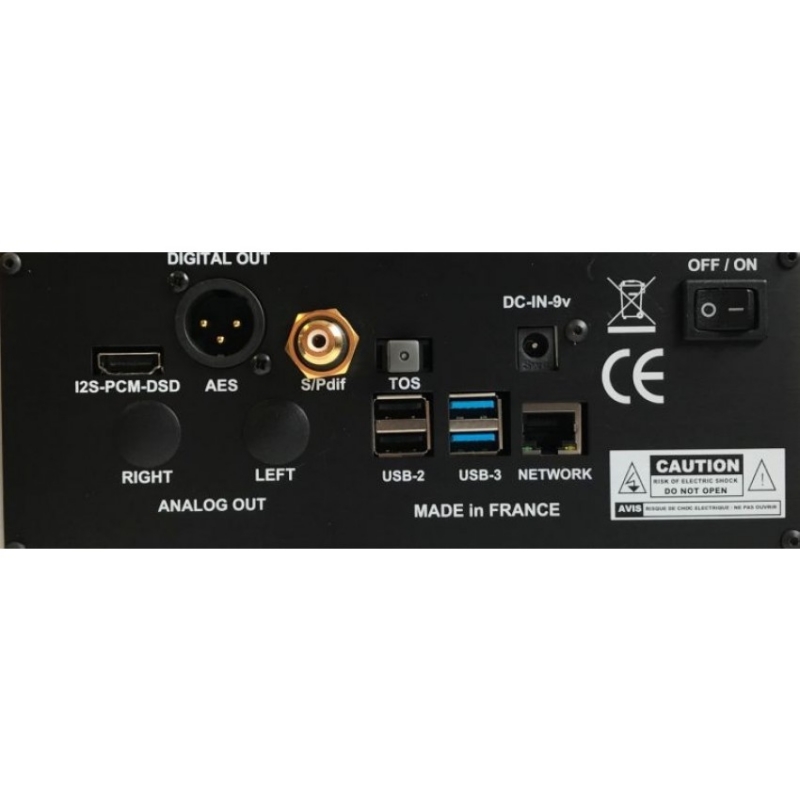

Le lecteur Transport SONATA V5  est un appareil sans compromis, de qualité professionnelle pouvant lire un grand nombre de formats audio standard et haute définition. Il est équipé en entrée d'une prise RG-45 pouvant être implémentée en Wifi avec un convertisseur RG45 - Wifi. Il est équipé en sorties d'une prise AES, une S/Pdif, une TOS-LINK, et d'une prise I2S (connecteur HDMI) permettant une sortie PCM en I2S natif 32-768 KHz ou DSD natif 22.4 MHz

Ce TRANSPORT 32bit-768KHz & DSD 8X, est ultra complet, lecteur de clès USB, prise USB pour disque dur externe, il est compatible AUDIRVANA, JRIVER, QOBUZ, TIDAL, SPOTIFY, ROON, HQPLAYER, SQUEEZEBOX, AIRPLAY, BLUETOOTH, etc....

Fichiers son: PCM, WAV, DFF, DSF, AAC, FLAC, M4A, MP3, OGG, ALAC, WMA, AIFF, etc.....

Equipé de 4 prises USB, 2 USB2 et 2 USB3. Il lit les clés USB, et disque dur, il peut donc être serveur audio.

Le débit réseaux en RJ45 passe à 1Gb.

Le TRANSPORT est désormais équipé du réglage de volume LEEDH PROCESSING, sur les sorties AES, TOS et S/Pdif.

Ce ne sont en aucun des PC déguisés en lecteurs audio, juste un FPGA très puissant avec une alimentation linéaire. Un ordinateur est un excellent choix pour stocker des fichiers audio, c'est un piètre lecteur. Ce n'est en aucun cas un lecteur sans compromis. Dans les lecteurs NANO les signaux numériques sont entièrement reformatés et resynchronisés. Un puissant anti-jitter équipe les lecteurs Nano. Les caractéristiques sont aux normes professionnelles.

Les lecteurs Nano possèdent des caractéristiques sans compromis , ils peuvent être utilisés dans des systèmes multi-room, avec un ou plusieurs serveurs, une ou plusieurs commandes. Serveur : Les lecteurs Nano sont utilisables avec des serveurs informatiques, NAS, tablette, smartphone, PC, MAC, box, etc. Plusieurs serveurs peuvent être utilisés dans la même installation. Multiroom : les lecteurs Nano peuvent être utilisés en Multiroom, il est possible d'utiliser plusieurs lecteurs dans différentes pièces, tout en diffusant des fichiers audio propres à chaque pièce. Chaque lecteur peut être appelé avec un nom qui lui est propre. Ce qui simplifie les systèmes multi-room. Un outils puissant (page HTML) permet toute sortes de contrôle, dont la mise à jour directe du lecteur via le réseau.

La gestion des flux sonore est réalise avec un FPGA très puissant. Un pico calculateur fait office de gestion des diverses applications, la fabrication du son est entièrement mise en forme et décodé par le FPGA. Enfin l'alimentation de puissance est externe au boitier principale afin de limiter toute interférence de bruit. Une seconde alimentation à 2 circuits 3.3v et 5v est implantée dans le boitier principale au plus près des différents circuits afin de limiter le bruit au maximum.

Utilisation : les lecteurs réseaux Nano sont pilotés par tablette, smartphone, PC, Mac, etc. De nombres applications sont possibles. Le système étant complètement ouvert, les possibilités sont infinies. Le libre choix est donné à l'utilisateur. La partie soft est libre et évolutive : nombreuses solutions sur PC, MAC, GSM, TABLETTE (en iOS ou Android).

La technique

Dual Power

Afin d'obtenir le bruit le plus faible possible et d'éviter d'avoir du 230 volts dans le boitier principal, l'alimentation se fait en deux partie. Un premier boitier abaisse la tension à 9 volts. Une seconde alimentation très haute performance est dans le boitier principal. Le bruit global est donc réduit massivement.

Cette approche a deux avantages. Le 220 volts n'est pas dans le boitier principale. Il n'y a donc aucun rayonnement de puissance qui pourrait polluer les circuits sensibles. D'autre part l'absence de transformateur dans le boitier principal évite toutes vibrations transmises aux horloges, ce qui est un bénéfice notoire.

ULNP: Ultra Low Noise Power Supply

L'alimentation des lecteurs fait appel à des circuits très hautes performances permettant d'obtenir des niveaux de bruits jamais atteints dans le monde de l'audio. Le bruit de l'alimentation est de 1µVRMS, et 0.8µVRMS sur les modèles Signature.

ULNC: Ultra Low Noise Clocking

Les horloges qui équipent les lecteurs de réseaux sont de très hautes technologies et permettent une précision hors du commun. Le bruit de phase sur les modèles Signature est de -173dB.

Super Synchronization

L'architecture FPGA permet une synchronisation parfaite des signaux numérique. Le bus I2S est parfaitement synchronisé. Le taux de jitter bat des records jamais atteints auparavant; il n'a jamais était aussi bas dans un lecteur de réseaux (voir ci-dessous: conclusions)

Super Short Design

Grâce à l'architecture FPGA le nombre d'étages et de circuits est réduit au maximum. Le FPGA remplit toutes les fonction de base, récepteur, émetteur, buffer, multiplexage, synchronisation, le bruit et le niveau de jitter s'en trouve drastiquement réduit. Un circuit remplace tout les circuits habituels.

Super Monitoring Flux

Afin d'obtenir le niveau de jitter le plus faible possible le FPGA asservit le nano-ordinateur qui fait office de pile IP. Les flux réseaux sont captés par ce nano-ordinateur sur les réseaux intranet et internet. Le flux audio est entièrement contrôlé et géré par le FPGA. En langage électronique le nano ordinateur est l'esclave, le FPGA le maître. Dans une architecture classique où le nano-ordinateur est maître (la quasi majorité des solutions disponibles sur le marché) le taux de jitter sur le bus I2S est de 1000 pico secondes. Grâce à cette technologie (SMF) innovante le taux s'écroule à 36 pico seconde, ce qui est colossal.

Conclusions :

Comparaison du taux de jitter sur bus I2S des différentes technologies utilisées en audio numérique. Mesures faites à base du MSO64 - 25GHz de Tektronix (moyenne jitter RMS sur plusieurs secondes) :

Un très bon lecteur de CD = 7.22 nanoseconde soit 7220 picoseconde

Un bon lecteur de réseaux = 1.40 nanoseconde soit 1400 picoseconde

Un très bon bus USB = 0.645 nanoseconde soit 645 picoseconde (Amanero)

Un très bon lecteur de réseaux = 0.63 nanoseconde soit 630 picoseconde (avec remise en forme et reclock du bus I2S)

Les lecteurs V2 3D Lab (Engineered) = 0.3 nanoseconde soit 300 picoseconde

Les lecteurs V3 3D Lab ( FPGA 3D-Lab) = 0.036 nanoseconde soit 36 picoseconde


Caractéristiques
:

Type : Transport Réseau

Pilotage : fonctionne sous Windows, Apple, Android avec des dizaines d'applications (Bubble UpNp, MConnect, Audirvana, Roon, JRiver, HQPlayer, etc.)

Formats lus : PCM : 16 à 32 bits / 44,1 à 768 KHz ; DSD : 2,8 à 11,2 MHz

Airplay : Oui

Bluetooth : Oui

Multiroom : Oui

Réseau : Ethernet (RJ45 1000 Base T), Wifi possible via un adaptateur (non fourni)

Horloges : précision

Alimentation externe : 9 V

Alimentation interne : double (3,3 et 5 V) à très faible bruit (1µV rms)

Sorties numériques : 1 x coaxial, 1x optique, 1 x AES/EBU, 1 x HDMI (pour le DSD/I2S)

Entrées Numériques : 2 x USB-2, 2 x USB-3

Dimensions (HxLxP) : 95 x 215 x 300 mm

Poids : 4 Kg

Garantie constructeur : 2 ans
